용접기술

아크용접

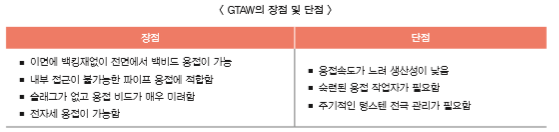

(가스 텅스텐 아크용접(GTAW)) Gas Tungsten arc welding의 약자로 비소모성 전극인 텅스텐과 모재 사이에 전류를 인가하여 아크 발생시키고 수동 또는 자동으로 용접봉을 일정한 속도로 공급하는 용접공정입니다.

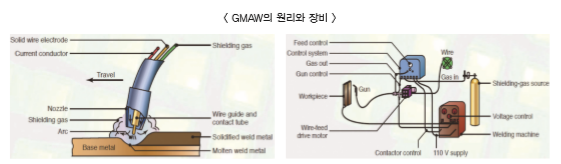

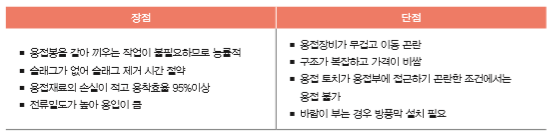

(가스메탈 아크용접(GMAW)) Gas metal arc welding의 약자로 소모성 전극인 와이어를 일정한 속도로 송급 하면서 와이어를 통해 전류를 인가하여 와이어와 모재 사이에서 아크를 발생시키는 용접공정입니다.

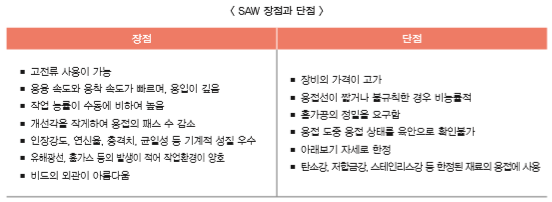

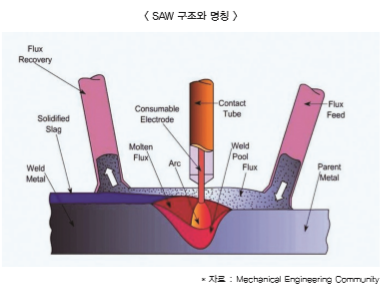

(서브머지드 아크용접(SAW)) 모재에 호퍼로부터 공급되는 플럭스가 일정 두께로 살포되고, 그 속으로 와이어가 송급되어 아크가 발생하기 때문에 외부에서는 아크광이 보이지 않습니다.

---

저항용접

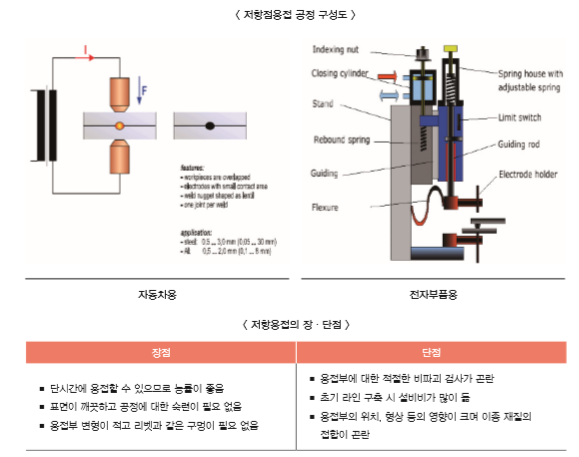

저항가열을 이용하여 모재의 접촉면을 용융시키고 압력을 가해 접합부를 형성합니다. 전류에 의해 판재인 용접재의 내부에서는 빠른 속도로 저항열이 발생하며, 판재의 접합면 부근에서 가장 높은 온도로 가열되어 너깃을 형성함합니다.

용접하려고 하는 두 판재를 접촉시켜 놓고 양측에서 전류를 통하면 접촉부분의 저항열에 의하여 용융된 상태에서 가압하여 접합하는 방법으로 1885년 미국의 E. Thomson에 의해 최초로 발명됐습니다.

저항점용접은 자동차 부품 조립에서의 핵심공정에 해당되고 승용차 1대당 약 5000~6000 점의 저항 점용접을 수행하여 부품을 제작합니다. IT 관련 전자소자들의 집적도가 높아질수록 초소형 기기나 장치를 제작해야 하는 경우가 많아짐에 따라 초소형 기기나 장치의 제작공정은 프레스가공 전후 용접공정을 거치기도 합니다.
